锥辊卷板机
锥形筒卷板机上辊可采用机械或液压调节,可用于专门卷制锥形产品,制作不锈钢锥形筒、钢板大小头卷制,小直径锥形卷筒,简单、方便,快捷。可根据可户型号订制产品型号。该机广泛应用于精度要求高,如:航空、核电等金属结构件制作业及化工机械、海洋石油平台、输油气水管道等行业。
- 产品详情
-
产品介绍
锥体卷板机工作原理：对称锥形卷板机上棒在两辊子中心对称位置，由液压油缸作用于活塞作垂直升降运动，并由主减速器的末级齿轮带动两滚轮齿轮啮合而作旋转运动，为卷制板提供力矩。一卷板机，规格平整的塑性板在卷板机的三个工作辊(两个下辊.一根上辊)之间，借助上辊的压力和下辊的转动，通过多道连续弯曲(内层压缩变形，中间层不发生变化，外层拉伸变形)，产生塑性形变，卷成所需圆锥或圆锥。该机采用厚度小于20mm的卷板。
我公司研发的数控四辊卷板机控制系统更贴近于国内的本土化实际使用需求，简单易学，文化水平要求低。已成为进口数控卷板机的有力竞争者和替代产品。

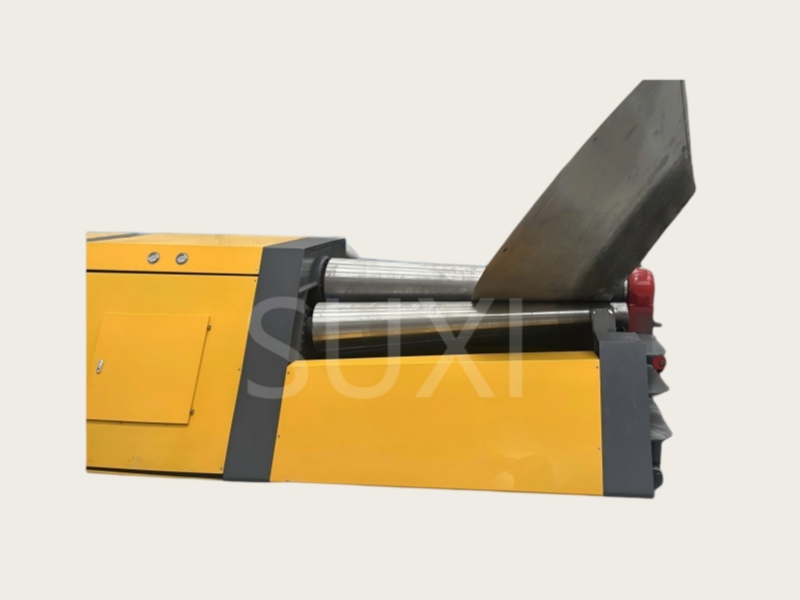

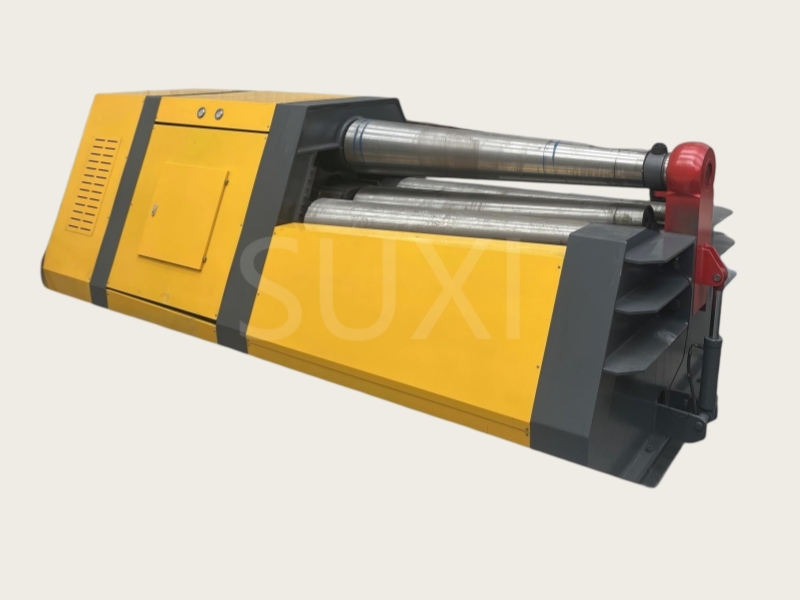

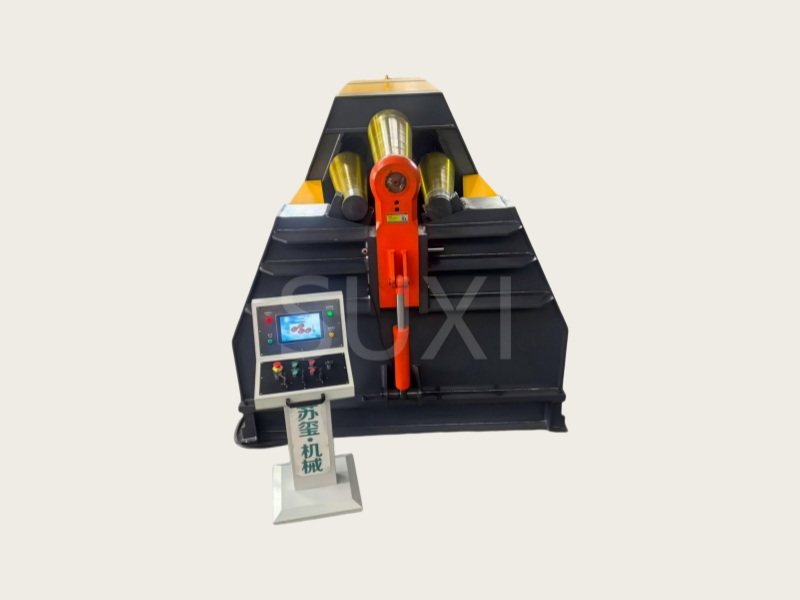

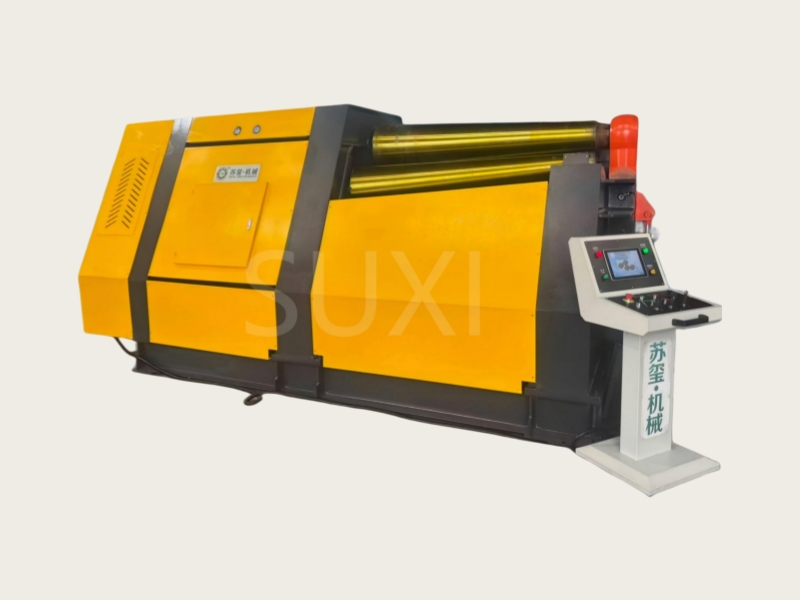

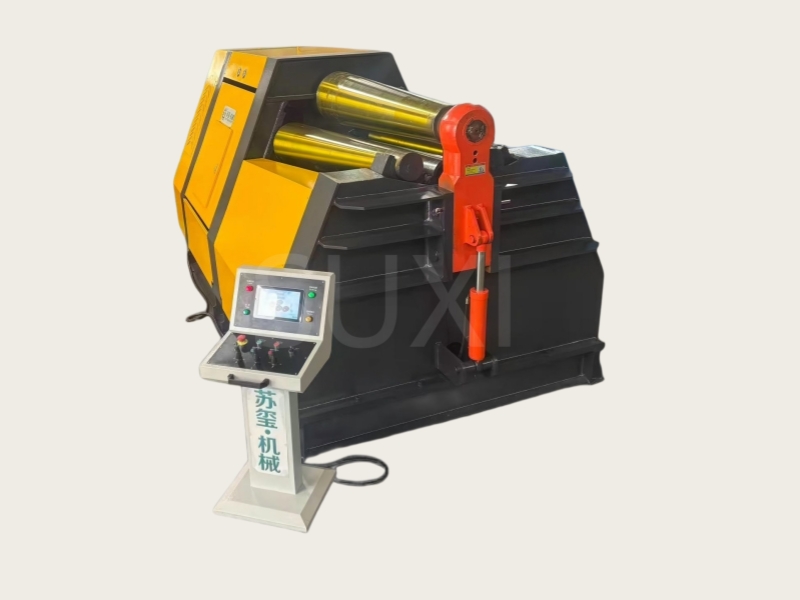

产品图片
产品特点
锥形筒卷板机上辊可采用机械或液压调节,可用于专门卷制锥形产品,制作不锈钢锥形筒、钢板大小头卷制,小直径锥形卷筒,简单、方便,快捷。可根据可户型号订制产品型号。该机广泛应用于精度要求高,如:航空、核电等金属结构件制作业及化工机械、海洋石油平台、输油气水管道等行业。
技术参数
规格型号
Specifications & models最大预弯厚度
Max.Pre-rolling thickness(mm)最大卷制厚度
Max.Rolling thickness(mm)上辊直径
Diameter of upper roller(mm)最大卷制宽度
Plate width(mm)主电动机功率
Main motor power(kw)SXW12-3×1500 2 3 135 1500 2.2 SXW12-5×1500 3 5 190 1500 4 SXW12-10×2000 8 10 240 2000 11 SXW12-10×2500 8 10 260 2500 15 SXW12-12×2000 10 12 260 2000 15 SXW12-15×2000 12 15 265 2000 18.5 SXW12-15×2500 12 15 280 2500 22 SXW12-20×2000 16 20 300 2000 30 SXW12-20×2500 16 20 340 2500 30 SXW12-25×2500 20 25 390 2500 30+7.5 SXW12-25×3000 20 25 420 3000 37+7.5 SXW12-30×2500 25 30 420 2500 37+7.5 SXW12-30×3000 25 30 460 3000 45 SXW12-35×2500 30 35 460 2500 45 SXW12-35×3000 30 35 510 3000 55 SXW12-35×3500 30 35 550 3500 55 SXW12-40×2500 35 40 510 2500 55 SXW12-40×3000 35 40 550 3000 55 SXW12-40×3500 35 40 560 3500 55+7.5 SXW12-50×2500 45 50 560 2500 55+7.5 SXW12-50×3000 45 50 605 3000 55 SXW12-50×3500 45 50 640 3500 75 SXW12-60×3000 50 60 670 3000 75 SXW12-60×3500 50 60 700 3500 75 SXW12-70×3000 65 70 720 3000 90 SXW12-70×3500 65 70 760 3500 90 SXW12-80×3000 70 80 780 3000 90 SXW12-80×3500 70 80 840 3500 55×2 SXW12-80×4000 70 80 870 4000 55×2 SXW12-90×3000 80 90 810 3000 75×2 SXW12-90×3500 80 90 890 3500 75×2 SXW12-90×4000 80 90 925 4000 75×2 SXW12-100×3000 85 100 850 3000 45×4 SXW12-100×3500 85 100 925 3500 45×4 SXW12-100×4000 85 100 960 4000 45×4 SXW12-120×3000 100 120 940 3000 55×4 SXW12-120×3500 100 120 980 3500 55×4 SXW12-120×4000 100 120 1020 4000 55×4 SXW12-140×3000 115 140 1000 3000 75×4 SXW12-160×3500 130 160 1220 3500 90×4 SXW12-180×3000 150 180 1280 3500 55×8 SXW12-200×4000 160 200 1500 4000 75×8
相关产品
产品询价
敬请留下您的留言内容，我们收到后会迅速与您联系，感谢支持！
常见问题
问
卷板机选择注意什么?
答
选购卷板机先确认板材厚度、宽度、材质与成品筒径；需无直边选四辊，预算有限选三辊。按需确定机械 / 液压 / 数控配置，留意辊筒耐磨工艺、设备吨位余量，同时结合车间场地、售后维保综合挑选。
问
如何减少对称式三辊卷板机挠变?
答
减少对称三辊卷板机辊筒挠变，可加大上辊直径并做调质淬火提升刚性，加装两端辅助支撑托辊分散压力。采用分次渐进滚压，避免单次大载荷下压；选型预留充足液压吨位，杜绝过载。同时合理控制板材宽度，减少单边偏载，降低辊身弯曲变形，提升卷圆精度与设备寿命。
